Komplexe Verdrahtungssysteme mit MCS-Klemmenblöcken optimieren

Mit zunehmender Komplexität elektronischer Systeme kann die Verwaltung dutzender Draht-zu-Platine- und Platinen-zu-Platine-Verbindungen für Schaltschrankintegratoren schnell zu einer komplexen logistischen Herausforderung werden. MCS (Multi Connection System) bietet eine standardisierte und hochflexible Lösung für die industrielle Verdrahtung. Dieser Artikel erläutert, wie die Einführung einer MCS-Architektur Ihren Produktentwicklungsprozess optimieren und die Risiken bei der Verdrahtung vor Ort reduzieren kann.

Was sind MCS-Klemmenblöcke?

MCS steht für Multi Connection System. Es handelt sich nicht um einen einzelnen, eigenständigen Steckverbinder, sondern um eine ganze Familie interoperabler Steckverbinder, die auf einem einheitlichen Framework basieren. Das System ermöglicht die nahtlose Verarbeitung gemischter Strom- und Signalkreise.

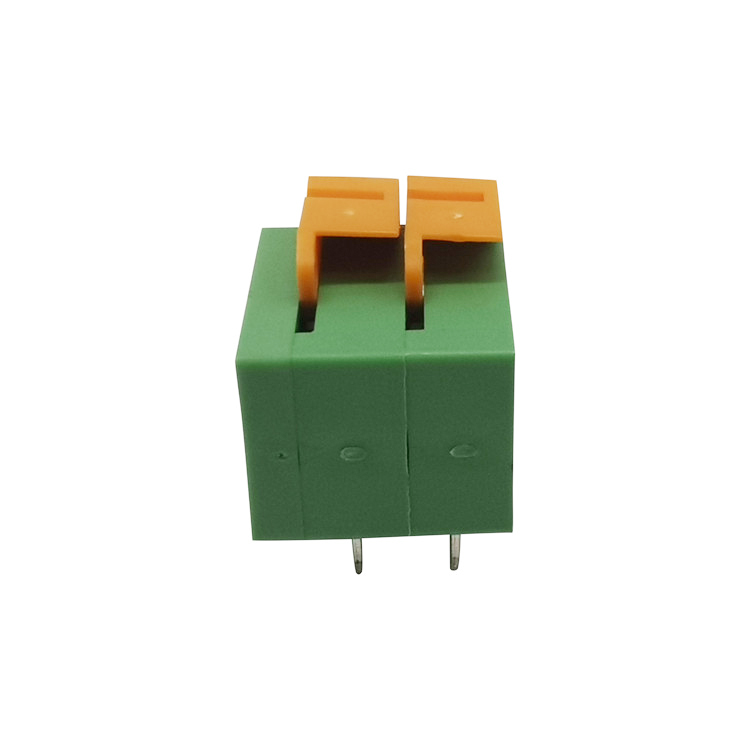

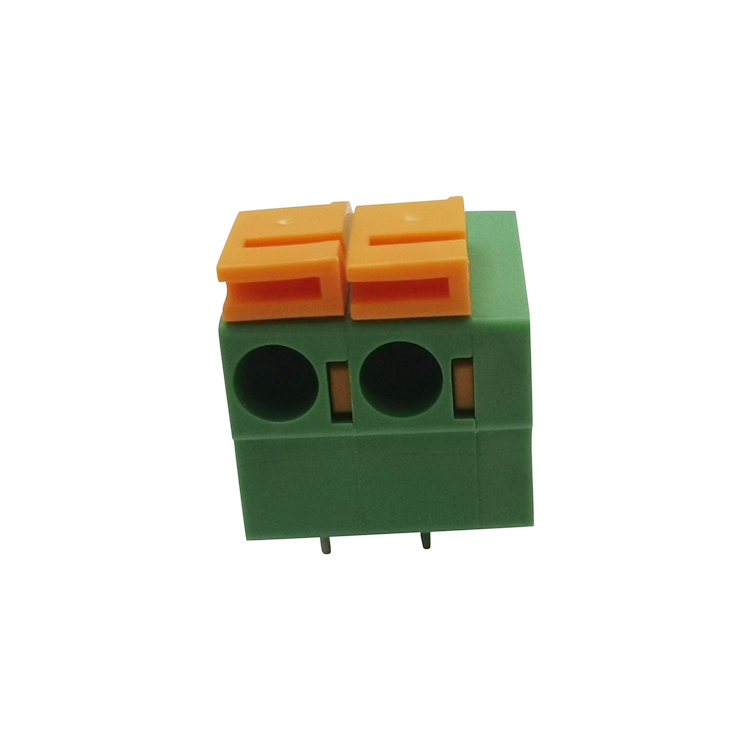

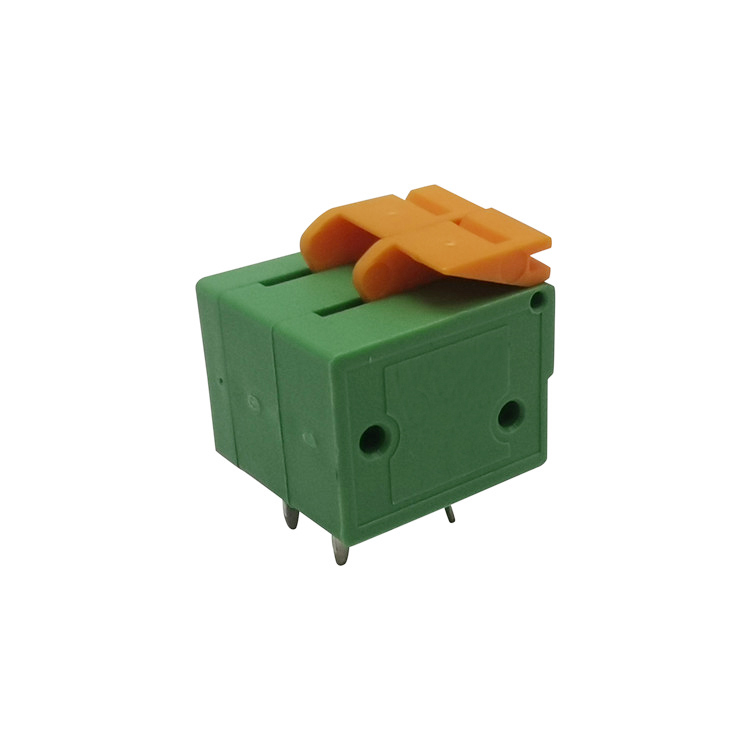

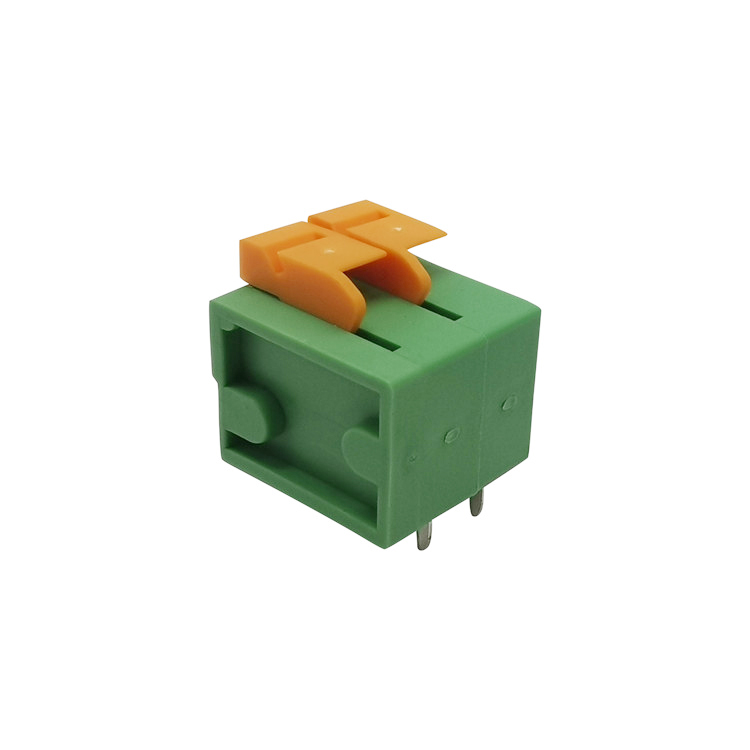

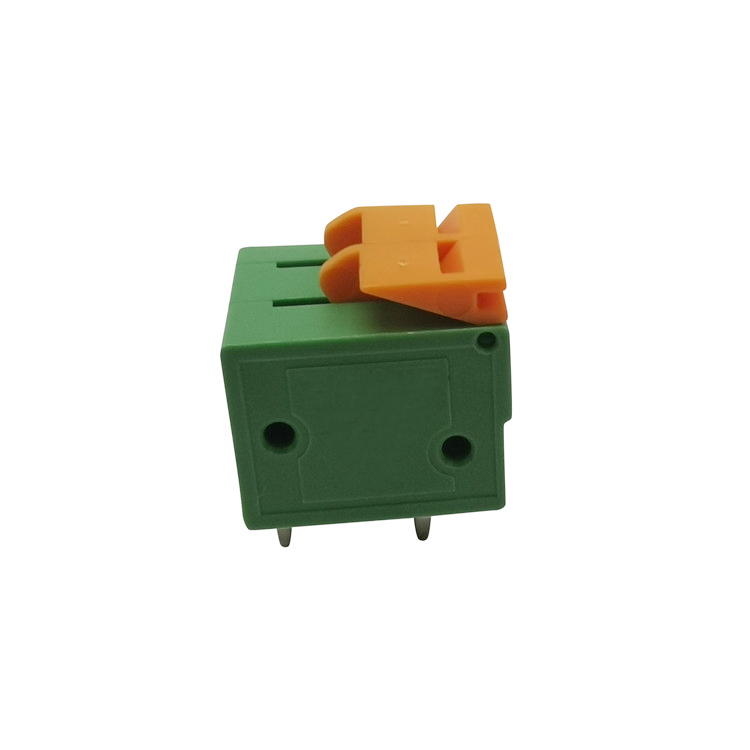

MCS steckbare Leiterplattenklemmen Sie bieten hohe Flexibilität. Durch die Verwendung einer einheitlichen Designplattform können Ingenieure Draht-zu-Platine-, Draht-zu-Draht- und Platinen-zu-Platine-Verbindungen im gesamten Gerät realisieren.

Kernvorteile der MCS-Architektur

1. Extreme Modularität

Standard-MCS-Systeme ermöglichen es Ingenieuren, Krümmer und Gegenstücke frei zu kombinieren.

Wenn Sie einen Teil einer Maschine aufrüsten oder modifizieren müssen, passen Sie nur das entsprechende Modul an. Es ist nicht erforderlich, den gesamten Kabelbaum neu zu konstruieren. Dies verkürzt die Entwicklungszyklen und erspart viel Nacharbeit während der Prototypenphase.

2. Hohe Dichte und kompakte Grundfläche

Der Platz für Leiterplatten in Schaltschränken ist stets begrenzt.

Hochdichte MCS-Anschlüsse ermöglichen kleinere Rastermaße bei gleichzeitig zuverlässiger elektrischer Trennung. Dadurch lassen sich mehr Signalleitungen und Stromkreise auf einer kleineren Leiterplatte unterbringen, ohne dass Übersprechen oder Isolationsrisiken entstehen.

3. Integrierte Codierung zur Verhinderung von Fehlverbindungen

In dicht bestückten Schaltschränken kann das Einstecken eines Kabels in den falschen Anschluss während der Inbetriebnahme zu Geräteschäden oder Systemausfällen führen.

Die meisten MCS-Einheiten sind mit konfigurierbaren Codierstiften ausgestattet. Diese mechanische Verriegelung erlaubt es nur Technikern, Steckverbinder in die entsprechenden Header. Dadurch werden menschliche Verdrahtungsfehler vermieden, die häufig beim Start der Website auftreten.

MCS-Klemmenblöcke im Vergleich zu herkömmlichen steckbaren Klemmenblöcken

Wichtigste Anwendungsbereiche für MCS-Steckverbinder

Dank ihrer flexiblen Bauweise finden MCS-Draht-zu-Platine-Steckverbinder breite Anwendung in hochzuverlässigen industriellen Systemen:

Schienenverkehr: Steuerungssysteme, die stabile, fehlerfreie und modulare Verbindungen erfordern

Gebäudeautomation: Komplexe HLK-Steuerungen und intelligente Gebäudezentralen

Medizinprodukte: Modulare Geräte, die für Wartungsarbeiten oder Upgrades einen häufigen Modulaustausch erfordern.

Industrieautomation: Hochdichte E/A-Module und SPS-Erweiterungseinheiten

Wie man die richtige MCS-Lösung auswählt

Wenn Sie MCS-Klemmenblöcke von Herstellern beziehen, überprüfen Sie zunächst diese wichtigen Spezifikationen:

1. Rastermaßoptionen: Gängige Rastermaße sind 3,5 mm, 3,81 mm, 5,0 mm und 7,5 mm. Wählen Sie das Rastermaß entsprechend der Betriebsspannung und dem verfügbaren Platz auf der Leiterplatte.

2. Verbindungstechnik: Moderne MCS-Systeme unterstützen sowohl traditionelle Schraubklemmverbindungen als auch schnelle Steckfederverbindungen, um unterschiedlichen Montageabläufen gerecht zu werden.

3. Verriegelungsmechanismus: Für Umgebungen mit starken Vibrationen sollten Schnappverschlüsse, Schraubflansche oder Hebelverriegelungen gewählt werden, um die Verbindungen sicher zu halten und ein versehentliches Trennen zu verhindern.

Häufig gestellte Fragen zu MCS-Klemmenblöcken

Frage 1: Worin besteht der Unterschied zwischen MCS-Klemmenblöcken und herkömmlichen steckbaren Klemmenblöcken?

A: Herkömmliche Steckverbinder bestehen lediglich aus einzelnen Stecker- und Stiftleistenpaaren. MCS ist ein Komplettsystem. Es umfasst passendes Zubehör, verschiedene Anschlussformate und fortschrittliche Verpolungsschutzfunktionen. Alle Komponenten arbeiten im gesamten Projekt reibungslos zusammen.

Frage 2: Können MCS-Steckverbinder gleichzeitig Signal und Strom übertragen?

A: Ja. Das Multi-Connection-System ist für die gemischte Signal- und Stromversorgungsführung konzipiert. Durch die Wahl des richtigen Rastermaßes und Kontaktmaterials können Sie Niederspannungs-Datenleitungen sicher neben Hochspannungs-Stromleitungen auf derselben Leiterplatte verlegen.

Frage 3: Sind MCS-Klemmenblöcke mit der automatisierten SMT-Bestückung kompatibel?

A: Absolut. Viele steckbare Leiterplattenanschlüsse von MCS werden in Gurtverpackung geliefert. Sie bestehen aus hochtemperaturbeständigem Kunststoff und eignen sich daher für das Standard-SMT-Reflow-Löten in der automatisierten Massenproduktion.
