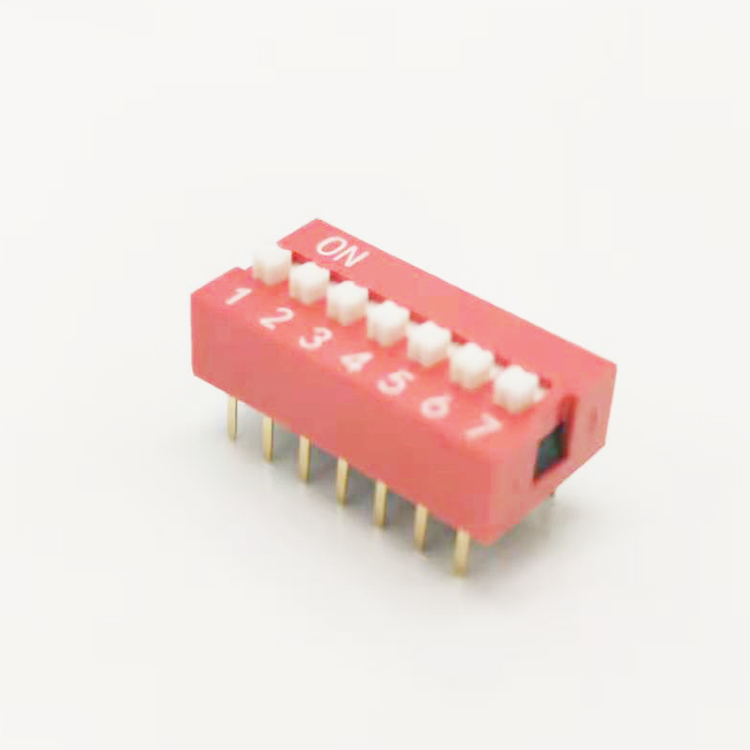

DIP-Schalter sind kompakte, manuelle elektronische Schalter in einem standardisierten Doppel-Inline-Gehäuse. Sie werden direkt auf Leiterplatten montiert und dienen der Hardware-Parameterkonfiguration. Im Bereich industrieller Anlagen und Schaltschränke stellen DIP-Schalter eine stabilere und zuverlässigere Alternative zu herkömmlichen Jumperblöcken dar. Im Gegensatz zu Jumperkappen, die bei der Verdrahtung vor Ort leicht verloren gehen oder verlegt werden können, DIP-Schalter Sie bieten eine semipermanente, werkzeuglose Konfiguration. Sie vereinfachen die Hardwareeinrichtung und reduzieren effektiv versteckte Fehler im Langzeitbetrieb von Geräten, weshalb sie in der industriellen Steuerungstechnik und im Design elektronischer Geräte weit verbreitet sind.Drei gängige Arten von industriellen DIP-SchalternUnterschiedliche DIP-Schalterstrukturen eignen sich für verschiedene Einbaupositionen auf der Leiterplatte und unterschiedliche Betriebsszenarien vor Ort. Professionelle Hersteller bieten drei gängige Ausführungen an, die zu verschiedenen Gehäuse- und Layoutdesigns von Geräten passen: 1. Schiebeschalter (DIP-Schalter)Dies ist der am weitesten verbreitete DIP-Schalter in Industrieprojekten. Ingenieure schalten Stromkreise ein oder aus, indem sie einen kleinen Schieber an der Oberseite hin und her bewegen.Es zeichnet sich durch eine robuste Konstruktion mit klarer visueller Ein-/Aus-Statusanzeige aus. Außendienstmitarbeiter können Konfigurationszustände schnell und ohne professionelle Testgeräte überprüfen, wodurch es sich ideal für herkömmliche Leiterplattenlayouts mit Top-Mount-Bestückung eignet. 2. DIP-Schalter in KlavierformDIP-Schalter im Klavierstil verfügen über seitlich angebrachte Tasten anstelle von Schiebern an der Oberseite, ähnlich wie Klaviertasten. Diese Bauweise löst ein häufiges Problem bei der Installation vor Ort.Wenn Leiterplatten am Rand von Geräten montiert sind oder durch schmale Gehäuse begrenzt werden, ist eine Bedienung von oben nicht möglich. Klavierschalter ermöglichen die seitliche Bedienung und eignen sich daher ideal für randmontierte Leiterplattenlayouts mit beengten Platzverhältnissen. 3. Drehschalter (DIP-Schalter)Drehbare DIP-Schalter verzichten auf herkömmliche, unabhängige Schieberegler. Sie verwenden ein winziges Drehrad, das mit bestimmten hexadezimalen oder binären Werten übereinstimmt.Dieser Typ eignet sich besonders für die Parametereinstellung. Er ist die bevorzugte Wahl für die Konfiguration von Geräteadressen, Kommunikationskanälen und festen Codierungsparametern in industriellen Steuerungssystemen.Vergleichstabelle der DIP-SchaltertypenDieser intuitive Vergleich hilft Konstruktions- und Beschaffungsingenieuren, schnell den richtigen DIP-Schalter für unterschiedliche Projektanforderungen auszuwählen: DIP-SchaltertypKernmerkmaleVorteile vor OrtOptimale AnwendungsszenarienFolientypBedienung per Schieber von oben, deutliche Ein-/Aus-Anzeige, robuste KonstruktionEinfache Inspektion, geringe Ausfallrate, universelle KompatibilitätStandardmäßige, oben montierte Leiterplatten, allgemeine industrielle SteuerungstechnikKlaviertypSeitliche Tastenbedienung, kein Platz auf der Oberseite erforderlichLöst Platzprobleme im Gehäuse, flexible InstallationRandmontierte Leiterplatten, kompakte Geräte mit geringem InnenraumDrehtypPositionierung über Drehknopf, unterstützt Hexadezimal-/BinärcodierungGenaue Parametereinstellung, keine KonfigurationsabweichungGeräteadresseneinstellung, Kanalcodierung, Konfiguration der Kommunikationsparameter Wichtigste praktische Vorteile der Verwendung von DIP-Schaltern1. Niedrigere Kosten für die GerätekonstruktionViele industrielle Geräte mit geringem Stromverbrauch benötigen lediglich eine einfache, feste Parameterkonfiguration. Das Hinzufügen von Displays oder zusätzlichen Mikrocontroller-Schnittstellen für grundlegende Einstellungen würde die Produktionskosten erheblich erhöhen.DIP-Schalter ermöglichen die direkte Hardwarekonfiguration ohne zusätzliche Schaltungen. Sie stellen die kostengünstigste Lösung für in Serie gefertigte Standardgeräte dar.2. Konfigurationsspeicher im EnergiesparmodusDie softwarebasierten Parametereinstellungen sind auf Backup-Batterien angewiesen, um die Daten zu speichern. Batteriealterung oder Stromausfall führen zu Parameterverlust und Betriebsfehlern des Geräts.DIP-Schalter nutzen eine mechanische Positionierung. Der konfigurierte Zustand bleibt dauerhaft stabil, unabhängig von Stromausfällen oder Neustarts der Geräte. Dies erspart den Technikern vor Ort wiederholte Fehlersuche.3. Höhere HardwaresicherheitSoftwareparameter sind anfällig für Manipulationen aus der Ferne, Programmabstürze und Systemfehler. Diese versteckten Gefahren können zu Fehlfunktionen der Geräte führen.Die Einstellungen der DIP-Schalter erfolgen über die physische Hardware. Sie können nicht durch Softwarefehler manipuliert oder verändert werden, wodurch stabile und sichere Betriebsparameter der Geräte gewährleistet sind. Gängige industrielle AnwendungsszenarienDIP-Schalter (einschließlich Standard-8-Bit-SMD- und DIP-Modelle) sind Standardzubehör für verschiedene elektronische und industrielle Steuergeräte:- Industrielle Steuerungssysteme: Einstellen von Modbus-Adressen, Baudraten und Kommunikationsparametern der SPS- Computerperipheriegeräte: Konfiguration der Motherboard-Parameter, der Funktionen der Erweiterungskarten und der Logikeinstellungen der Arcade-PlatineHF- und Drahtlosgeräte: Betriebsfrequenzen und Kanäle für Garagentoröffner und industrielle Funksender anpassen Praktischer Leitfaden zur Auswahl von DIP-Schaltern für IngenieureBestätigen Sie vor dem Kauf von DIP-Schaltern anhand Ihrer Erfahrung in der Leiterplattenfertigung und Gerätewartung vor Ort drei Kernindikatoren:1. Anzahl der PositionenPrüfen Sie die benötigten Konfigurationsbits gemäß Ihrem Schaltungsdesign. Standardmäßige industrielle DIP-Schalter reichen von 1 Bit bis 12 Bit. Reservieren Sie 1–2 Bit für spätere Funktionserweiterungen, um zusätzliche Platinenänderungen zu vermeiden. 2. MontageverfahrenWählen Sie den Montagetyp passend zu Ihrem Produktionsprozess. Durchsteckmontage (DIP) eignet sich für herkömmliche Stecklötverfahren. Flache SMD-Oberflächenmontagemodelle sind ideal für automatisierte SMT-Fertigungslinien und ultrakompakte Leiterplattenlayouts. 3. Wasserdicht und abwaschbarWenn Ihre Leiterplatten nach dem Löten automatische Reinigungsprozesse durchlaufen müssen, gelangen bei herkömmlichen DIP-Schaltern Flussmittel- und Reinigungsmittelrückstände in die innere Struktur, was zu einem schlechten Kontakt führt.Wählen Sie gekapselte, reinigbare DIP-Schalter mit Polyimid-Schutzband. Das Schutzband verhindert das Eindringen von Verunreinigungen während der Reinigung und kann nach der Bearbeitung entfernt werden, wodurch die langfristige Stabilität des Schalters gewährleistet wird. Häufig gestellte Fragen zu industriellen DIP-SchalternFrage 1: Was bedeutet „Raster“ bei DIP-Schaltern?Der Rasterabstand bezeichnet den Mittenabstand benachbarter Pins. Der Industriestandard beträgt 2,54 mm (0,1 Zoll) und ist mit den meisten gängigen Leiterplattenlayouts kompatibel. Für besonders kompakte Mini-Geräte sind Rasterabstände von 1,27 mm (Halbraster) erhältlich, um Platz auf der Leiterplatte zu sparen. Frage 2: Kann ich Leiterplatten mit eingebauten DIP-Schaltern reinigen?Ja, aber nur für gekapselte und reinigungsfähige DIP-Schalter. Diese Schalter sind mit einer temporären Schutzfolie auf den Schiebern versehen, die verhindert, dass Flussmittel, Staub und Reinigungsmittel in die interne Mechanik eindringen. Entfernen Sie die Folie einfach nach der Reinigung der Leiterplatte. Frage 3: Wie lange ist die Lebensdauer von industriellen DIP-Schaltern?DIP-Schalter sind für feste Hardwarekonfigurationen und nicht für den häufigen täglichen Betrieb ausgelegt. Ihre mechanische Lebensdauer beträgt 1.000 bis 2.000 Schaltvorgänge. Diese Lebensdauer ist für die Fehlersuche, Installation und routinemäßige Wartung des Geräts während seines gesamten Lebenszyklus völlig ausreichend. Frage 4: Welcher DIP-Schalter ist besser, ein Schiebeschalter oder ein Klavierschalter?Es hängt von der Einbauposition Ihrer Leiterplatte ab. Schiebeschalter eignen sich besser für oben montierte Leiterplatten mit ausreichend Platz und ermöglichen eine intuitive Statusabfrage. Klavierschalter sind die einzige Wahl für randmontierte Leiterplatten oder Geräte mit eingeschränktem Platz auf der Oberseite, wobei es keine Unterschiede in Lebensdauer und Stabilität gibt. Frage 5: Sind Dreh-DIP-Schalter für industrielle Steuerungsprojekte notwendig?Drehschalter im DIP-Format werden speziell für die Adresscodierung und Kanaleinstellung verwendet. Im Vergleich zu Schiebeschaltern ermöglichen sie eine präzisere digitale Positionierung und vermeiden Konfigurationsfehler. Sie sind besonders empfehlenswert für parallele industrielle Steuerungssysteme mit mehreren Geräten, die eine einheitliche Adressverwaltung erfordern.
